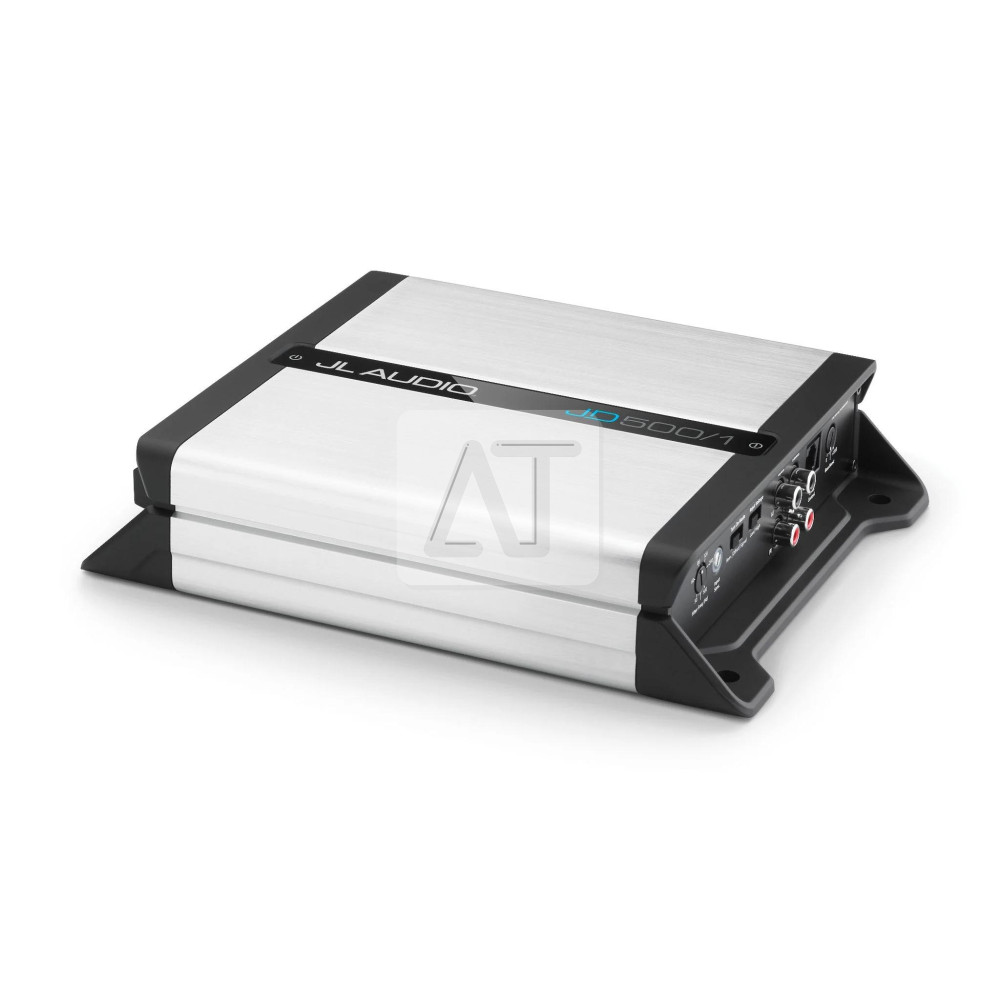

1-канальный усилитель JL Audio JD500/1

1-канальный усилитель JL Audio JD500/1/1 класса D

Усилитель JD500/1, имеющий 500 Вт мощности в 2 Ом (14,4 В, 1% THD), является отличным решением для питания сабвуферов в системе с премиальным качеством звука. Наша технология переключения схемотехники NexD™ обеспечивает большую выходную мощность с превосходным контролем и сверхнизкими искажениями.

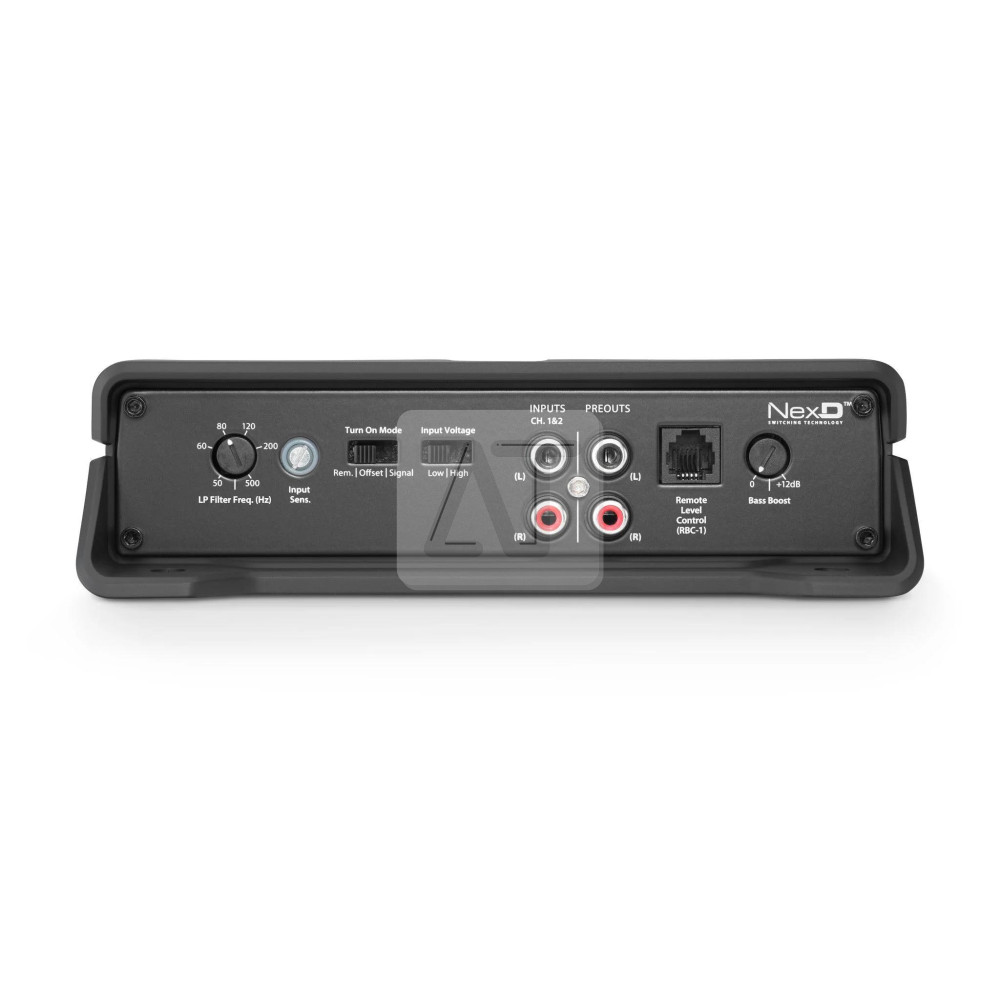

Элементы управления JD500/1 расположены на входной панели, а питание и динамики расположены на противоположном конце алюминиевого корпуса. Функции обработки сигнала включают фильтр низких частот на 12 дБ/октаву с выбором частоты от 50 до 500 Гц и Bass boost. Двухдиапазонные дифференциально-балансные входы также под рукой, способные принимать сигналы как низкого так и высокого уровня без дополнительных адаптеров. Возможность автоматического включения (через определение сигнала или определение смещения постоянного тока) является стандартной комплектацией серии JD, а также 1 пару выходов RCA, чтобы вы могли легко передавать сигналы на другой усилитель.

JD500/1 также оснащен встроенным индикаторным светодиодным кольцом, окружающим регулятор чувствительности входа. Эта полезная функция позволяет быстро и точно настроить входящую чувствительность усилителя без специального оборудования. Добавив пульт дистанционного управления уровнем RBC-1 (продается отдельно), вы можете управлять уровнем сабвуфера с водительского места.

JD: доступное совершенство для широкого спектра системных приложений.

Усилители JD используют наши основные технологии усилителей и щедрый набор функций. Секция на 100% усилителя состоит из технологий JL Audio с нашей эксклюзивной технологией переключения NexD™ для удивительной точности и эффективности. Также это уменьшает теплоотдачу, что делает возможными компактные размеры JD усилителей.

Технологии

Вместо того чтобы полагаться на устаревшие, неэффективные конструкции усилителей, усилители JL Audio JD используют нашу эксклюзивную технологию коммутации NexD™ для достижения общей эффективности усилителя, превышающей 80%. Это означает, что они работают гораздо холоднее и меньше нагружают вашу электрическую систему, чем обычный усилитель. Это также обеспечивает очень впечатляющую выходную мощность компактного усилителя, что значительно упрощает установку в тесных местах.

NexD™ Switching Technology

Технологии усилителя NexD™ обеспечивают исключительное качество звука, непревзойденную общую эффективность и высокую мощность благодаря компактным конструкциям усилителей.

Начиная с оригинальных сабвуферных усилителей Slash, компания JL Audio была лидером в разработке усилителей класса D. Наша технология коммутации NexD™ базируется на нашем опыте в классе D, чтобы обеспечить исключительную точность и эффективность, что приводит к созданию компактных усилителей, обеспечивающих высокую мощность и уровень качества выше типичного AB класса работы.

Давайте более подробно.. Традиционная конструкция усилителя с PWM использует фиксированную частоту переключения и изменяет ширину импульса исключительно на основе входного звукового сигнала импульсного модулятора. Этот базовый подход предполагает некоторые идеальные условия, например стабильный источник питания, которые не обязательно имеют место в реальной установке в автомобиле. Просадка источника питания вместе с сигналом вызывает искажение на всех уровнях мощности в этих конструкциях, даже значительно ниже отсечения. Лекарством от этого является обратная связь (корректирующий сигнал, который посылается обратно на входную сторону), но это становится непрактичным с увеличением звуковой частоты, что делает его хорошим решением для усилителей с ограниченной полосой (сабвуфер), но не для полнодиапазонных усилителей.

Учитывая вышесказанное при разработке усилителей сабвуфера NexD™, мы использовали простой подход с фиксированной PWM и улучшили его с помощью очень высокой частоты переключения: 240 кГц, что примерно в 4 раза выше, чем у большинства усилителей сабвуфера класса D. Это увеличивает полосу пропускания усилителя не менее 500 Гц с минимальными искажениями и улучшает эффективность, сохраняя, как правило, громоздкие схемы более компактными. Ваши сабвуферы вознаградят вас плотными и надежными басами.

Для полнодиапазонных усилителей и каналов NexD™ мы применили регулируемую сверхвысокоскоростную версию технологии NexD™ (переключение значительно превышает 400 кГц). В этих конструкциях автоколебательный модулятор с прямой связью посылает информацию о мгновенном напряжении источника питания к модулятору, соединяя это с входным сигналом, чтобы компенсировать любые искажения из-за колебаний питающего напряжения. Это уменьшает искажение перед применением обратной связи, упрощая общую конструкцию контура обратной связи.

Differential-Balanced Inputs

Дифференциально-балансные входы JL Audio разработаны для борьбы с наводками (фоновым шумом), являющимся распространенной проблемой в автомобильных и морских аудиоустановках. Эта технология позволяет использовать обычные RCA кабели, одновременно обеспечивая много преимуществ настоящего сбалансированного соединения и принимая широкий диапазон уровней входного сигнала.

Современные автомобили оснащены сложной электроникой, способной генерировать шум и помехи, которые могут проникать в звуковой тракт, портя впечатление от прослушивания.

Большинство аудиооборудования используют для приема аудиосигналов односторонние гнезда RCA с заземлением. Это означает, что экран RCA подключается непосредственно к заземлению сигнала. Это простая, экономически эффективная конструкция ввода, хорошо работающая для коротких циклов в бесшумных средах. В более шумной среде этот метод не может устранить синфазный шум, который может находиться на обоих проводниках RCA (экран и центральный проводник).

Имея на устройстве более одного экрана RCA с заземлением на корпуса, односторонние входные конструкции также более чувствительны к контурам заземления. Если шум присутствует на обоих проводниках, когда экран подключен к заземлению, входной усилитель усилит шум относительно заземленного экрана RCA. Если есть несколько соединений RCA или любые другие проводники, подвергающиеся воздействию магнитного поля, это приведет к усилению разности потенциалов в контуре RCA на заземленном RCA в виде шума (классический контур заземления).

Дифференциально-сбалансированные входные схемы JL Audio измеряют центральный контакт RCA-соединения по отношению к экрану RCA, даже если экран не подключен к земле, и даже когда напряжение в обоих проводниках изменяется относительно заземления. Поскольку как центральный проводник, так и экран имеют высокое сопротивление заземлению на входе, контур заземления не может быть сформирован, поскольку нет тока, вызывающего напряжение в виде шума. Это одинаково хорошо работает как с дифференциально-симметричными, так и с несбалансированными источниками сигнала, что делает эту входную архитектуру совместимой со всем стандартным автомобильным и морским аудиооборудованием, использующим стандартные неэкранированные кабели RCA с витой парой. Не требуется специальных кабелей, в отличие от полностью сбалансированных соединений, используемых в профессиональных аудиосистемах.

Еще одно преимущество дизайна дифференциально-сбалансированного входа состоит в том, что он легко принимает сигналы низкого и высокого уровней от различных заводских выходов главного устройства и усилителей, в том числе однотактных источников с заземлением, а также сбалансированных или несбалансированных «мостовых или BTL». Это устраняет потребность в линейных выходных преобразователях (LOC) в большинстве вариантов установки.

Возникает очевидный вопрос: Почему не все автомобильные аудиоусилители используют дифференциально-балансные входы? Ответ прост: стоит дороже. Выполнение надлежащей дифференциально-симметричной входной секции требует больше компонентов лучшего качества, чем базовая однотактовая конструкция, поэтому вы, как правило, не найдете их на менее дорогих усилителях.
